제품 상세 정보:
|
| 유형: | 무선 비디오 송신기 | 빈도: | 1.2G (1080-1360m) |
|---|---|---|---|
| RF 전원: | 4.5W | 채널: | 16CH |
| 조정: | FM | 규약: | IRC 트램프 |

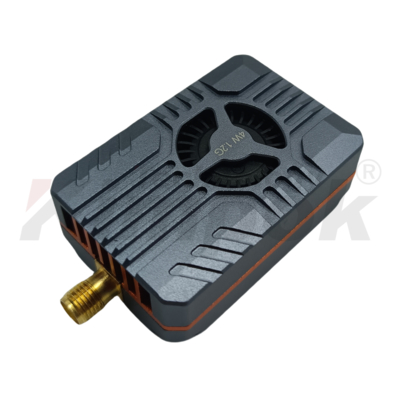

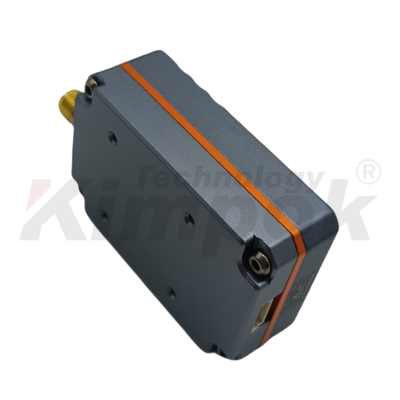

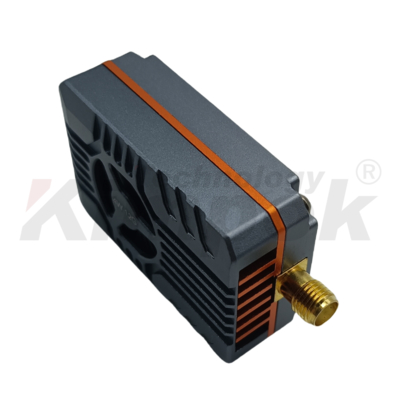

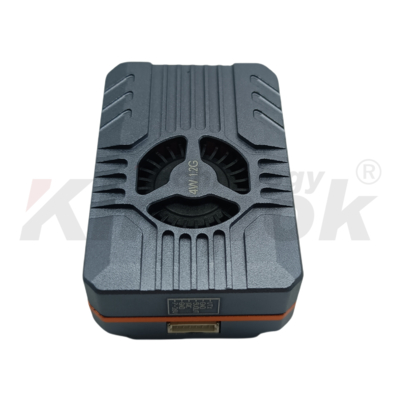

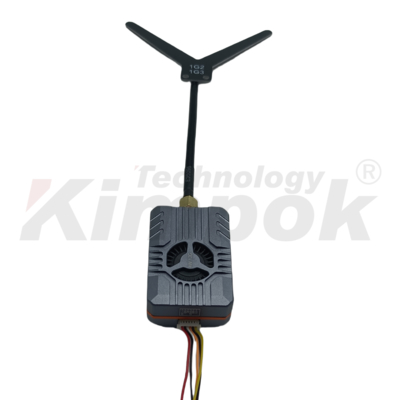

1.2G 4.5W FPV VTX 무선 비디오 송신기 16CH 장거리 전송 FPV RC 드론
설명:
이것은 4.5W 이상의 출력 전력을 가진 영상 전송 송신기입니다. 소형, 경량, 저전력 소비, 낮은 지연 시간 및 강력한 간섭 방지 능력을 특징으로 합니다. 안정적인 전력 전송을 향상시키기 위해 내장된 알루미늄 방열판과 팬을 갖추고 있습니다. 송신기에는 장기간의 지상 매개변수 조정을 방지하기 위한 온도 제어 보호 기능이 있습니다. 송신기는 IRC 프로토콜 OSD 매개변수 조정을 지원하며 FPV 드론 비행, 야외 엔터테인먼트, 레이싱 대회 및 전문 항공 사진에 널리 사용됩니다.
일반적인 특성
| 항목 | 사양 |
| 입력 전압 | DC +7V~30V |
| 출력 전압 | DC +5V |
| 주파수 대역 | 1080~ 1360MHz |
| 채널 고객 | 16 |
|
채널 주파수 |
A: 1080/1120/1160/1200/1240/1280/1320/1360MHz B: 1080/1120/1160/1200/1258/1280/1320/1360MHz |
| 변조 유형 | FM |
| 주파수 제어 | PLL |
| 주파수 안정성 | ±100KHz (Typ.) |
| 주파수 정밀도 | ±200KHz (Typ.) |
| S/N (Fo±3MHz) | >55dBc |
| 안테나 포트 | SMA 50 옴 |
| 비디오 입력 레벨 | 1V±0.2Vp-p 유형 |
| 작동 온도 | -10℃~+60℃ |
| 제어 프로토콜 | IRC |
| 무게 | 약.: 38.8g |
| 프로필 치수 | 48.5mm(L) * 35mm(W) * 21.5mm(H) |
RF 출력
| 채널 그룹 | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
|
1G2 BandA (MHz) |
1080 | 1120 | 1160 | 1200 | 1240 | 1280 | 1320 | 1360 |
|
1G2 Band B (MHz) |
1080 | 1120 | 1160 | 1200 | 1258 | 1280 | 1320 | 1360 |
| 전원 레벨 | 0 | 1 | 2 | 3 | 4 |
| 값 | PIT | 25mW | 200mW | 2W | 4.5W |
| 전류 @ 12V | 140mA±20mA | 410mA±30mA | 460mA±40mA | 800mA±50mA | 1.15A±50mA |
사용 시 주의 사항:
1. 전원을 켜기 전에 RF 출력 안테나가 제대로 설치되었는지 확인하십시오. 그렇지 않으면 모듈이
타버릴 수 있습니다.
2. 전원 공급 장치를 연결하기 전에 올바른 전압 범위와 양극 및 음극이 올바른지 확인하여 구성 요소가 타는 것을 방지하십시오.
3. 더 긴 전송 거리를 달성하기 위해 양호한 정재파비와 이득을 가진 안테나를 사용하십시오.
4. 영상 전송 중에는 표면에 고온이 발생할 수 있으므로 화상을 방지하기 위해 직접 만지지 마십시오.
| 핀 포트 | 기능 설명 |
| DC IN | 입력 전압 DC 7V~30V |
| GND | 접지 |
| DATA | 원격 제어 신호 입력 포트, IRC 프로토콜을 지원하여 채널 및 전원을 설정합니다. |
| 5V OUT | 출력 전압 DC 5V |
| GND | 접지 |
| Video IN | CVBS 비디오 신호 입력 (TYP. 1Vp-p @ 75Ohms) |
| 안테나 포트 |
1.2G 안테나 포트 (SMA 수 헤드 내부 구멍) |
