제품 상세 정보:
|
| 유형: | 무선 비디오 송신기 | 빈도: | 1.7G ° (1650-1800m) |
|---|---|---|---|
| 규약: | IRC 트램프 | RF 전원: | 4.5W |
| 전원 공급 장치: | DC7-36V | 채널: | 16CH |

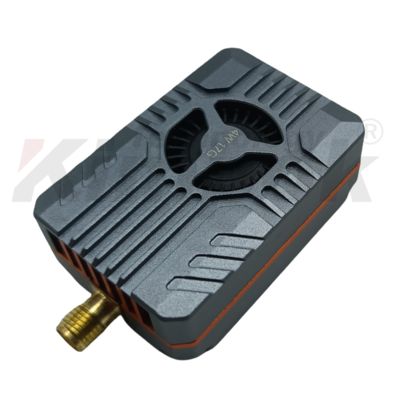

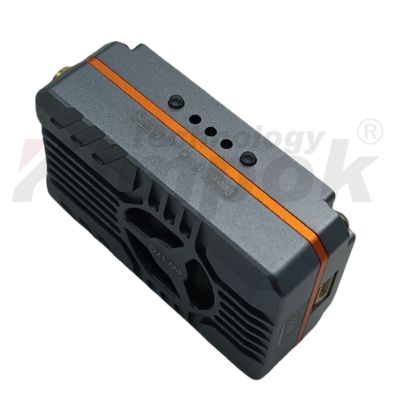

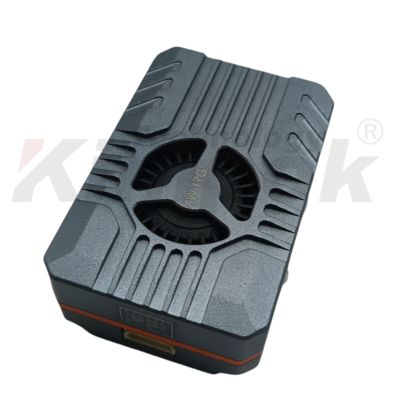

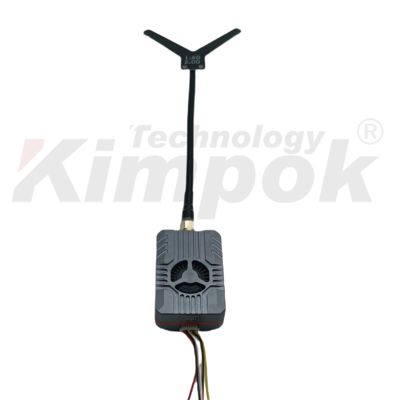

1.7Ghz VTX 무선 UAV 비디오 송신기 지원 IRC Tramp 비디오 링크 4W RF 전원 VTX
설명:
이것은 4.5W 이상의 출력 전력을 가진 영상 전송 송신기입니다. 소형, 경량, 저전력 소비, 낮은 지연 시간 및 강력한 간섭 방지 기능을 가지고 있습니다. 안정적인 전송을 향상시키기 위해 내장 알루미늄 방열판과 팬을 갖추고 있습니다. 송신기에는 장기간의 지상 매개변수 조정을 방지하기 위한 온도 제어 보호 기능이 있습니다. 송신기는 IRC 프로토콜 OSD 매개변수 조정을 지원하며 FPV 드론 비행, 야외 엔터테인먼트, 레이싱 대회 및 전문 항공 사진 촬영에 널리 사용됩니다.
일반적인 특성
| 항목 | 사양 |
| 입력 전압 | DC +7V~30V |
| 출력 전압 | DC +5V |
| 주파수 대역 | 1650~ 1800MHz |
| 채널 고객 | 16 |
|
채널 주파수 |
A:1650/1670/1690/1710/1730/1750/1770/1790MHz B:1660/1680/1700/1720/1740/1760/1780/1800MHz |
| 변조 유형 | FM |
| 주파수 제어 | PLL |
| 주파수 안정성 | ±100KHz (Typ.) |
| 주파수 정밀도 | ±200KHz (Typ.) |
| S/N (Fo±3MHz) | >55dBc |
| 안테나 포트 | SMA50 옴 |
| 비디오 입력 레벨 | 1V±0.2Vp-p 유형 |
| 작동 온도 | -10℃~+60℃ |
| 제어 프로토콜 | IRC |
| 무게 | 약.: 38.8g |
| 프로필 치수 | 48.5mm(L) * 35mm(W) * 21.5mm(H) |
RF 출력
| 채널 그룹 | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
|
1G7 BandA (MHz) |
1650 | 1670 | 1690 | 1710 | 1730 | 1750 | 1790 | 1810 |
|
1G7 Band B (MHz) |
1660 | 1680 | 1700 | 1720 | 1740 | 1760 | 1780 | 1800 |
| 전원 레벨 | 0 | 1 | 2 | 3 | 4 |
| 값 | PIT | 25mW | 200mW | 2W | 4.5W |
| 전류 @ 12V | 160mA±20mA | 460mA±30mA | 500mA±40mA | 850mA±50mA | 1.2A±50mA |
사용 시 주의 사항:
1. 전원을 켜기 전에 RF 출력 안테나가 제대로 설치되었는지 확인하십시오. 그렇지 않으면 모듈이
타버릴 수 있습니다.
2. 전원을 연결하기 전에 올바른 전압 범위와 양극 및 음극이 올바른지 확인하여 구성 요소가 타는 것을 방지하십시오.
3. 더 긴 전송 거리를 얻기 위해 좋은 정재파비와 이득을 가진 안테나를 사용하십시오.
4. 영상 전송 중에는 표면에 고온이 발생할 수 있습니다. 화상을 방지하기 위해 직접 만지지 마십시오.
| 핀 포트 | 기능 설명 |
| DC IN | 입력 전압 DC 7V~30V |
| GND | 접지 |
| DATA | 원격 제어 신호 입력 포트, 채널 및 전원 설정을 위한 IRC 프로토콜 지원. |
| 5V OUT | 출력 전압 DC 5V |
| GND | 접지 |
| Video IN | CVBS 비디오 신호 입력 (TYP. 1Vp-p @ 75Ohms) |
| 안테나 포트 |
안테나 포트 (SMA 수 헤드 내부 구멍) |
