제품 상세 정보:
|
| 이름: | 선형 전력 증폭기 | 빈도: | 851-894MHz 또는 맞춤형 |
|---|---|---|---|
| RF 출력 전력: | 47dBm | 작동 전압: | 28VDC±1V |
| 치수: | 210*92*25mm | 작동 전류: | 5.5A |
| 하이 라이트: | 800MHz RF 전력 증폭기,50W RF 전력 증폭기,47dBm 선형 전력 증폭기 |
||

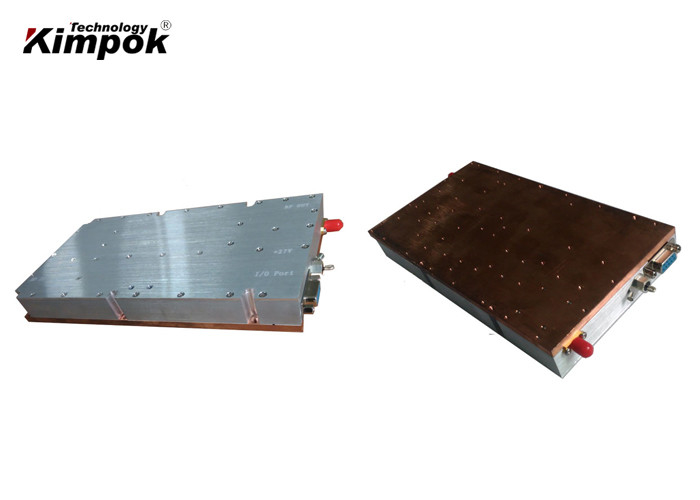

800MHz 50W 47dBm 28V DC의 고속 RF 선형 전력 증폭기
특징:
주요 사양:
| 아니. | 안건 | 요구 사항 | |
| 1 | 주파수 범위 | 851MHz ~ 894MHz 또는 맞춤형 | |
| 2 | 신호 소스 | 광대역 고속 노이즈 소스 | |
| 삼 | 맥스 풋 | 47dBm±0.5dB(동일한 온도에서 주파수 이상) | |
| 47dBm±0.5dB (동일한 주파수에서 온도 이상) | |||
| 4 | 풋 조정 |
입출력 옵션1 (기본) |
실제 Pout이 60초마다 target-Pout과 같지 않으면 ATT 값은 실제 Pout이 target-Pout과 같아질 때까지 0-31dB 범위에서 1dB씩 증가 또는 감소해야 합니다. . |
| 입출력 옵션2 |
38-47dBm by YONLIT M&C Pout은 M&C 없이 약 37dBm입니다. |
||
| 5 | RF 포트 VSWR | ≤1.5 | |
| 6 | 작동 전압 | 28VDC±1V | |
| 7 | 작동 전류 | <5.5A | |
| 8 | RF 커넥터 | SMA-암, 50옴 | |
| 9 | 치수 | 210*92*25mm(전용 커넥터) | |
| 10 | 전원 공급 포트 | 풀 코어 커패시터 | |
| 11 | 작동 온도 | -25----+65℃ | |
| 12 | 보호 | 75℃ 이상의 종료, 50℃ 이하의 자동 재시동 | |
| 15W 이상의 역전 시 종료, 약 30초 후 자동 재시작 | |||
입출력 옵션1 (기본): 병렬 DB15암
| DB15F에말 | 설명 | 입/출력 |
| PIN1 | 1dB(대기 중 또는 5V 추가: ATT 없음, 접지: ATT 활성화) | 에 |
| PIN2 | 2dB(대기 또는 5V 추가: ATT 없음, 접지: ATT 활성화) | 에 |
| PIN3 | 4dB(대기 또는 5V 추가: ATT 없음, 접지: ATT 활성화) | 에 |
| PIN4 | 8dB(대기 또는 5V 추가: ATT 없음, 접지: ATT 활성화) | 에 |
| PIN5 | 16dB(대기 중 또는 5V 추가: ATT 없음, 접지: ATT 활성화) | 에 |
| 핀7 | Pr(역 RF 전력, 0.05V/dB, 10dB 범위, 2-2.3V@40dBm) | 밖 |
| PIN10 | Pf(순방향 RF 전력, 0.05V/dB, 20dB 범위, 2-2.3V@47dBm) | 밖 |
| PIN11 | EN(5V: PA OFF, 공중 또는 접지: PA ON) | 에 |
| PIN12 | TA (온도 경보, 경보: 5V, 정상: 0V) | 밖 |
| PIN13 | VA (VSWR 경보, 경보: 5V, 정상: 0V) | 밖 |
| PIN14 | Tc (온도:0.01V/1℃, 0.75V @25℃) | 밖 |
| PIN15 | 접지 | 접지 |
I/O 옵션 2: YONLIT M&C용 DB9Female
| DB9여성 | 설명 | 입/출력 |
| PIN1 | PA ON 표시등 4.9V | 밖 |
| PIN3 | 외부 ALC 제어, 입력 범위 0-5V) | 에 |
| PIN4 | 전원 공급 장치 5V | 밖 |
| PIN5 | Pf(순방향 RF 전력, 최대: 0-5V, 20dB 범위) | 밖 |
| PIN6 | EN(5V: PA OFF, 공중 또는 접지: PA ON) | 에 |
| 핀7 | TA (온도 경보, 경보: 5V, 정상: 0V) | 밖 |
| 핀8 | VA (VSWR 경보, 경보: 5V, 정상: 0V) | 밖 |
| 핀9 | 접지 | 접지 |
