제품 상세 정보:
|
| 이름: | 선형 전력 증폭기 | 빈도: | 500MHz~5850MHz |
|---|---|---|---|
| RF 출력 전력: | 43dBm | 작동 전압: | 28VDC±1V |
| 노이즈 피겨: | 10dB | 작동 전류: | 2.5A |
| 강조하다: | 43dBm 고전력 선형 증폭기,1590MHz 고전력 선형 증폭기,1550MHz 선형 RF 전력 증폭기 |
||

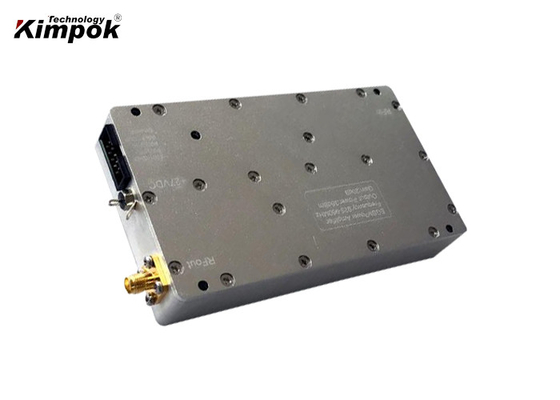

고성능 선형 RF 전력 증폭기 25 와트 지원 868Mhz/915Mhz
특징:
사양:
| 주파수 범위 | 433-470MHz, 880-915MHz, 1550-1590MHz, 2400-2500MHz,
5750-5850MHz 또는 맞춤형 |
| 얻다 |
≥43dB±1dB |
|
게인 조정 |
31dB,1dB 단계 |
| 전력 이득 평탄도 | ≤1.5dB |
| 최대 출력 전력 |
44dBm ±0.5dB |
| 입력 전원 | 5-10dBm |
| 배음 | 삼 rd 고조파 ≥12dBc, 2nd 고조파≥15dBc |
| 스퓨리어스 | >60dBc |
| 노이즈 피겨 | 10dB |
| 입력/출력 VSWR | ≤1.5 |
| 작동 전압 |
27VDC ±1dB;≤2.5A |
| 대기 전류 | <1.2A 일반 |
| 작동 전류 | <11A(최대:15A) |
| 스위치 시간 | <2uS 일반.(최대 5uS.) |
| 능률 | ≥25% ＠CW |
| RF 입력 포트 | SMA-암 |
| RF 출력 포트 | N-여성 |
| 입출력 임피던스 | 50옴 |
| 전원 공급 장치 인터페이스 | 풀 코어 커패시터 |
| 작동 온도 | -20℃~+70℃ |
| 보관 온도 | -30℃~+70℃ |
| 크기 |
125*75*20mm, 180*90*25mm(5800MHz) |
| 무게 | 약 2kg |
| 보호 | 문제 해결 후 PA를 다시 시작하기 위해 PIN7에 5V 펄스
종료: High-VSWR 이상, 문제 해결 후 PA를 다시 시작하기 위해 PIN7에 5V 펄스 |
|
입출력 포트 2x5핀, 2.54mm, 남성 |
PIN2: 1dB(대기 중이거나 5V 추가: ATT 없음, 접지: ATT 활성화) PIN4: 2dB(대기 중이거나 5V 추가: ATT 없음, 접지: ATT 활성화) PIN6: 4dB(대기 중이거나 5V 추가: ATT 없음, 접지: ATT 활성화) PIN8: 8dB(대기 중이거나 5V 추가: ATT 없음, 접지: ATT 활성화) PIN10:16dB(대기 또는 5V 추가: ATT 없음, 접지: ATT 활성화) PIN1: 접지 PIN3: Pf(순방향 RF 전력, 0.05V/dB, 최대 3-3.5V, 20dB 범위) PIN5: VA(VSWR 알람, 알람: 3.5V, 일반: 0V) Pr(역전력, 0.05V/dB, 최대 3-3.5V, 10dB 범위) PIN7: EN(5V: PA OFF, 공중 또는 접지: PA ON) TV(온도: 0.01V/℃) PIN9: 5V(출력 +5V) |
