제품 상세 정보:
|
| 힘: | 12V DC | 암호화: | AES 128 비트 / 알텍 기초적이 혼화 |
|---|---|---|---|
| 비디오 전송율: | 15Mbps(MAX) | 변조: | COFDM |
| 대역폭: | 2/2.5/4/8M(adjustable) | AV는 조화시킵니다: | HD-MI / SDI ; CVBS |
| 사이즈: | 200*130*60mm | 중량: | 2.8 킬로그램 |
| 하이 라이트: | HD COFDM 무선 송신기,원거리 무선 비디오 송신기,배낭 COFDM 비디오 송신기 |
||

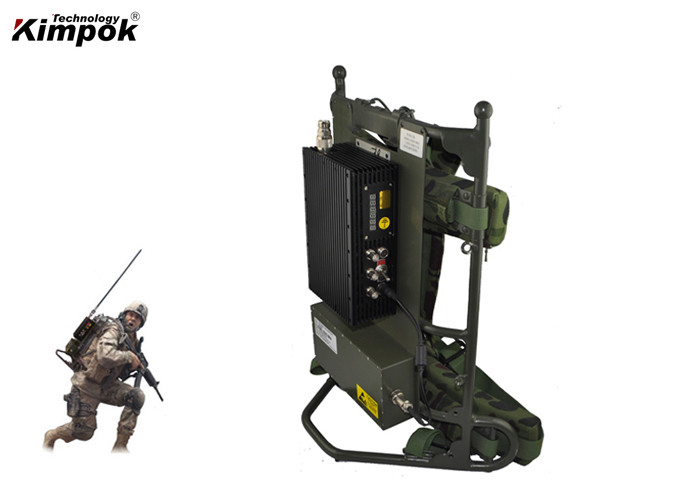

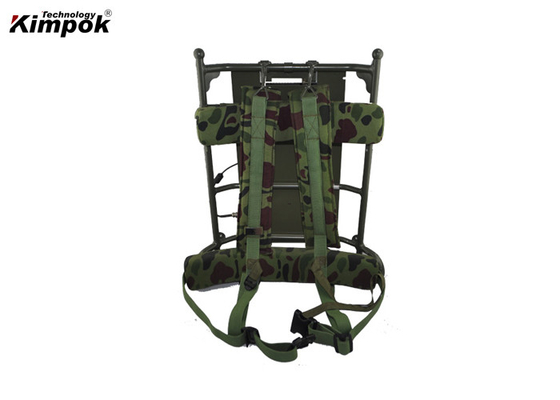

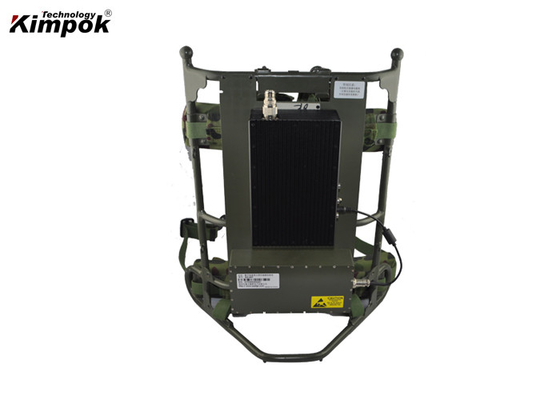

집행 군을 위한 군 배낭 COFDM 디지털 영상 송신기
도입 :
기기는 우리의 새로운 유일한 설계 COFDM 송신기고 수신기 KP-MP20입니다. 워키 토키 기능, 장거리 리모콘의 캐릭터를 가지고 있습니다고 또한 더 직관적이 자연적입니다. 사용 H.264 코딩 포맷과 COFDM (부호식 직교형 주파수 다중 분할) 변조. 짧은 잠복기, 결의안 1920*1080P에서 사진의 고급 품질을 제공합니다.
지지 비가시선과 고속도 이동 전송. 지원 매개 변수는 사용자에 의해 조정되었습니다. PAL / NTSC 영상 포맷 본인 적응과 좋은 반대론자 내부 참조.
이 특별한 설계된 시스템은 집행 무력과 군용을 위한 원거리 거리를 위한 것입니다, 생생한 방송 통신 비디오 음성 전송과 UAV LOS 전송을 위한 다른 현장에 사용하는 것은 또한 인기있습니다.
특징 :
기술 시방서 :
송신기 매개 변수 :
| 프켕니 / AV |
(주문 제작된) 300~900MHz (조정할 수 있는 ),1.2GHz / 2.4GHz / 5.8GHz user,100MHz 차에 의해 조정할 수 있을 수 있습니다. |
| 프켕니 / 자료 | (조정할 수 있는) 433MHz/868MHz 또는 다른 밴드 |
| 변조 | COFDM 2K QPSK |
| RF 전력 생산 | 20 와트 |
| 전압 | DC11-14.5V |
| 경향 | 2.7A |
| 비디오 전송율 | 15Mbps(MAX) |
| 배열 | (선택적인) QPSK,16QAM,64QAM, 6/7/8MHz에 있는 QPSK/16QAM/64QAM |
| FEC | (선택적인) 1/2,2/3,3/4,5/6, 7/8 |
| 보호 구간 | (선택적인) 1/32,1/16,1/8,1/4 |
| 대역폭 | 2/2.5/4/8M(adjustable) |
| 종가는 조화시킵니다 | HD-MI ; SDI ; CVBS |
| 암호화 | AES 128 비트 / 알텍 기초적이 혼화 |
| 평탄성 |
가득 찬 band≤2dB, 8MHz≤0.5dB |
| 캐리어 | 2K,8K |
| SHG | >52dBc |
| 영상 신호 | 적응할 수 있는 1Vp-p@75Ω,NTSC/PAL |
| 시민 라디오 사용자 | <2> |
| 비디오 압축 | (선택적인) H.264 /MPEG-4 |
| 결의안 | HD 1080P/I ; 720P/I |
| RS232/RS485 제어 인터페이스 | 표준 RS232/RS485 level,9600,8,N,1 |
| RS232/RS485 데이터 인터페이스 | 기준 RS232/RS485 수준, 지지 1200~115200 |
| 영상 입력 | 1Vp-p@75Ω,NTSC/PAL (자동 적응) |
| 오디오 입력 | 아날로그 스테레오 좌우 채널 |
| RF 인터페이스 | N(type) |
| 오퍼레이팅템퍼어처 | -25C~55C |
| 저장 온도 | -40C~70C |
| 거리 |
(헬리콥터에) 150개 킬로미터 LOS 거리, (도시에서) 거리 5~10km 비가시선 |
| 재료 사건의 유형 | 알루미늄 (검정색) |
| 사이즈 | 200*140*66mm |
| 중량 | 2.3 킬로그램 |
수신기 매개변수 :
| 프켕니 / AV | (주문 제작된) 300~900MHz (조정할 수 있는 ),1.2GHz / 2.4GHz / 5.8GHz |
| 프켕니 / 자료 | (조정할 수 있는) 433MHz/868MHz 또는 다른 밴드 |
| 변조 | COFDM 2K QPSK |
| 수신 감도 | -105dBm |
| 전압 | DC12-14V |
| 배열 | (선택적인) QPSK,16QAM,64QAM |
| RF 레벨 입력 | -92dBm~-20dBm / -105dBm~-20dBm |
| RF 임피던스 | 50Ω |
| 캐리어 | 2K,8K |
| FEC | (선택적인) 1/2,2/3,3/4,5/6, 7/8 |
| 보호 구간 | (선택적인) 1/32,1/16,1/8,1/4 |
| 대역폭 | 2/2.5/4/8M(adjustable) |
| 비디오 디코딩 | ISO/IEC13818-2 MPEG-2MP@ML |
| AV는 출력했습니다 | 2개 오디오 output+2Video 입력 |
| 음향 출력 방식 | 아날로그 스테레스테레오는 300/200 mV를 불균형하게 했습니다 |
| 영상 해상도 | HD 1080P/I ; 720P/I |
| 영상 포맷 | PAL / NTSC (자동 적응) |
| 음향 출력 | 아날로그 스테레오 좌우 채널 |
| 종횡비 | 4:3, 16:9 |
| 암호화 | AES 128 비트 / 알텍 기초적이 혼화 |
| 캐리어 | 2K,8K |
| 비디오 압축 | (선택적인) H.264 /MPEG-4 |
| RS232/RS485 제어 인터페이스 | 표준 RS232/RS485 level,9600,8,N,1 |
| RS232/RS485 데이터 인터페이스 | 기준 RS232/RS485 수준, 지지 1200~115200 |
| RF 인터페이스 | N(type) |
| AV는 조화시킵니다 | BNC |
| 오퍼레이팅템퍼어처 | -25C~55C |
| 저장 온도 | -40C~70C |
| 사이즈 | 430*310*65mm (1U 샤시) |
| 중량 | 1.5 킬로그램 |
|
패키징 세부 사항 |
|
|
부속물 |
(주문 제작된) 2*antennas ; RF 케이블과 말 탄 장비. |
|
방식 |
페이퍼 통 |
|
사이즈 |
미결입니다 |

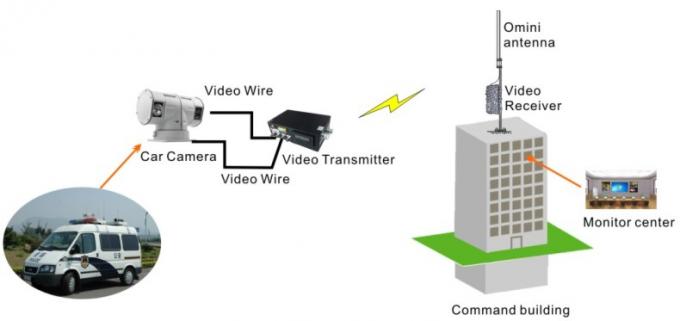

COFDM 디지털 영상 송신기 응용 :
