제품 상세 정보:
|
| 조정: | COFDM 2K QPSK | 빈도: | 300-900MHz(옵션) |
|---|---|---|---|
| RF 전원 출력: | 10W | 전압: | DC11-14.5V |
| 현재의: | 2.7A | 거리: | 150km LOS 거리(헬리콥터), 5-6km NLOS 거리(시내) |
| 하이 라이트: | 오디오 COFDM 비디오 송신기,900MHz COFDM 비디오 송신기,300MHz 무선 오디오 비디오 송신기 |
||

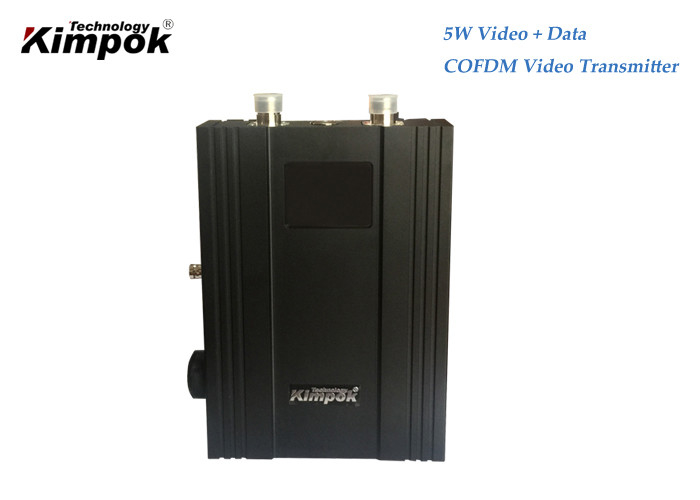

국방부 본부 무선 통신을 위한 양방향 오디오 COFDM 영상 전송기
소개:
이 장치는 당사의 New Sole 디자인 COFDM 송신기 및 수신기 KP-HDT10W입니다.워키토키 기능, 장거리 리모콘, 보다 직관적이고 자연스러운 특성을 가지고 있습니다.H.264 코딩 형식 및 COFDM(coded orthogonal frequency division multiplexing) 변조를 사용하여 풀 HD 해상도 1080P, 짧은 대기 시간으로 고품질 사진을 제공합니다.NLOS 및 고속 모바일 전송을 지원합니다.사용자가 조정한 지원 매개변수.PAL/NTSC 비디오 형식 자체 적응 및 우수한 상호 참조 방지.
이 장거리 비디오 및 오디오 송신기는 군사용 장거리 거리용으로 특수 설계되었으며 라이브 방송, UAV/로봇 비디오 오디오 전송을 위한 다른 분야에서도 널리 사용됩니다.
특징:
기술 사양:
송신기 매개변수:
| 주파수/AV |
300-900MHz(조정 가능), 1.2G/2.4G/5.8GHz(맞춤형) 사용자가 100MHz 간격으로 조정할 수 있습니다. |
| 주파수/데이터 | 200-270MHz(조정 가능), 또는 다른 대역 |
| 조정 | COFDM 2K QPSK |
| RF 전원 출력 | 10W |
| 전압 | DC11-14.5V |
| 현재의 | 2.7A |
| 비디오 속도 | 15Mbps(최대) |
| 별자리 | QPSK, 16QAM, 64QAM(선택 사항), QPSK/16QAM/64QAM @ 6/7/8MHz |
| 독립 단기 치료소 | 1/2,2/3,3/4,5/6, 7/8(옵션) |
| 가드 간격 | 1/32,1/16,1/8,1/4(선택 사항) |
| 대역폭 | 2/2.5/4/8M(조정 가능) |
| A/V 인터페이스 | BNC / RCA |
| 암호화 | AES 128비트 / ALLTECH 기본 스크램블링 |
| 평탄 |
전체 대역 ≤2dB, 8MHz≤0.5dB |
| 담체 | 2K,8K |
| SHG | >52dBc |
| 비디오 신호 | 1Vp-p@75Ω, NTSC/PAL 적응형 |
| CBER | <2.0E-4 |
| 비디오 압축 | MPEG-2 4:2:0 /MPEG-4(옵션) |
| 해결 | 최대 1920×1080P/I@ 60P |
| RS232/RS485 데이터 인터페이스 | 표준 RS232/RS485 레벨, 1200~115200bps 지원 |
| 비디오 입력 | 1Vp-p@75Ω,NTSC/PAL(자동 적응) |
| 오디오 입력 | 아날로그 스테레오 좌우 채널 |
| RF 인터페이스 | N(유형) |
| AV 인터페이스 | BNC |
| 비디오 디코딩 | ISO/IEC13818-2 MPEG-2MP@ML |
| 작동 온도 | -25℃~55℃ |
| 보관 온도 | -40℃~70℃ |
| 거리 |
150km LOS 거리(헬리콥터), 5-6km NLOS 거리(시내) |
| 케이스의 재질 유형 | 알루미늄(블랙) |
| 크기 | 200*130*60mm |
| 무게 | 2.8kg |
수신기 매개변수:
| 주파수/AV | 300-800MHz(조정 가능), 1.2G/2.4G/5.8GHz(맞춤형) |
| 주파수/데이터 | 200-270MHz(조정 가능) |
| 조정 | COFDM 2K QPSK |
| 수신감도 | -105dBm |
| 전압 | DC12-14V |
| 별자리 | QPSK, 16QAM, 64QAM(선택 사항) |
| RF 레벨 입력 | -92dBm~-20dBm / -105dBm~-20dBm |
| RF 임피던스 | 50Ω |
| 담체 | 2K,8K |
| 독립 단기 치료소 | 1/2,2/3,3/4,5/6, 7/8(옵션) |
| 가드 간격 | 1/32,1/16,1/8,1/4(선택 사항) |
| 대역폭 | 2/2.5/4/8M(조정 가능) |
| 비디오 디코딩 | ISO/IEC13818-2 MPEG-2MP@ML |
| AV 출력 | 2 오디오 출력+2 비디오 입력 |
| 오디오 출력 모드 | 아날로그 스테레오스테레오 불균형 300/200 mV |
| 비디오 해상도 | 최대 1920×1080P/I@ 60P |
| 비디오 형식 | PAL / NTSC(자동 적응) |
| 오디오 출력 | 아날로그 스테레오 좌우 채널 |
| 종횡비 | 4:3, 16:9 |
| 암호화 | AES 128비트 / ALLTECH 기본 스크램블링 |
| 담체 | 2K,8K |
| 비디오 압축 | MPEG-2 4:2:0 /MPEG-4(옵션) |
| RS232/RS485 제어 인터페이스 | 표준 RS232/RS485 레벨, 9600,8,N,1 |
| RS232/RS485 데이터 인터페이스 | 표준 RS232/RS485 레벨, 1200~115200 지원 |
| RF 인터페이스 | N(유형) |
| AV 인터페이스 | BNC |
| 작동 온도 | -25℃~55℃ |
| 보관 온도 | -40℃~70℃ |
| 크기 | 430*310*65mm(1U 섀시) |
| 무게 | 1.5kg |
|
포장 세부 사항 |
|
|
부속품 |
2*안테나(맞춤형);RF 케이블 및 장착 키트. |
|
스타일 |
종이상자 |
|
크기 |
분명치 않은 |
제품 신청:
