제품 상세 정보:
|
| 변조: | COFDM 2K QPSK | 주파수: | 300~900MHz(option), 1.2G/2.4G/5.8GHz(customized) |
|---|---|---|---|
| RF 전력 생산: | (조정할 수 있는) 1~5 와트 | 전압: | DC11-14.5V |
| 경향: | 2.7A | 거리: | (헬기에) 100개 킬로미터 로스엔젤레스 거리, (도시에서) 3~5km 비가시선 |
| 하이 라이트: | 코프디엠 비디오 전송,작은 코프디엠 송신기,COFDM 비디오 송신기를 말하는 2가지 방식 |
||

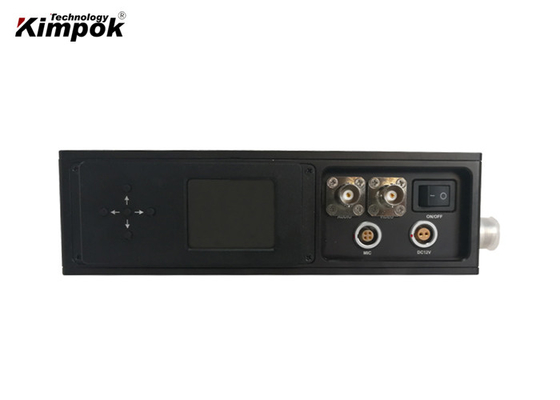

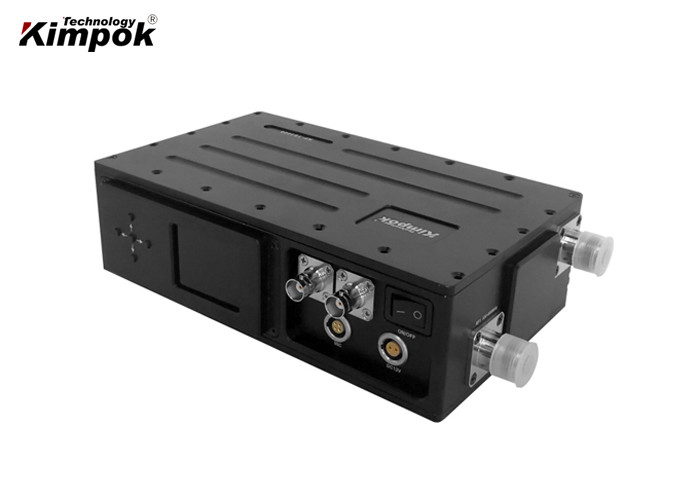

데이터와 두개 방법 말하기 COFDM 비디오 송신기 5 킬로미터 비가시선 무선 AV 송신기
도입 :
이것은 독점적 디자인 COFDM 송신기와 수신기입니다. 저 소비 전력과 송신기 위의 소형과 우리의 캐릭터가 그것을 더 직관적이고 자연적이게 하기 위한 더 적당한 고찰을 제공하게 합니다.사용 H.264 코딩 포맷과 채널 수신기 4명 COFDM (부호식 직교형 주파수 다중 분할) 변조가 결의안 1920*1080P, 짧은 잠복기에서 사진의 고급 품질을 제공합니다.
이 특별한 설계된 시스템은 UAV 원거리 먼거리전송을 위한 것입니다, 생생한 방송 통신 비디오 음성 전송을 위한 다른 현장에 사용하는 것은 또한 인기있습니다.
특징 :
기술 시방서 :
송신기 매개 변수 :
| 주파수 | (주문 제작된) 300-900MHz (조정할 수 있는 ),1.2GHz / 2.4GHz / 5.8GHz |
| RF 출력 전원 | 2-5Watt(adjustable) |
| 전압 | DC12V |
| 변조 | COFDM |
| 배열 | (선택적인) QPSK,16QAM,64QAM, 6/7/8MHz에 있는 QPSK/16QAM/64QAM |
| 대역폭 | 1.25/2.5/6/7/8MHz(optional) |
| 전송 속도 | 2/4/6/8Mbps(optional) |
| FEC | 1/2,2/3,3/4,5/6,7/8(optional) |
| 보호 구간 | (선택적인) 1/32,1/16,1/8,1/4 |
| 영상 입력 | 1 라인 PAL / NTSC 아나로그 비디오 |
| 오디오 입력 | 아날로그 스테레오 좌우 채널 |
| 비디오 압축 | H.264 |
| 데이터 암호화 | AES 265 비트 / 알텍 기초적이 혼화 |
| 평탄성 |
≤2dB (전체 주파수 범위 이내에) , ≤0.5dB (안에 8MHz) |
| 캐리어 | 2K,8K |
| 영상 신호 | 적응할 수 있는 1Vp-p@75Ω,NTSC/PAL |
| 결의안 | 720×576(PAL), 720×480(NTSC) |
| RF 인터페이스 | N(F) |
| 영상 포맷 | PAL / NTSC (본인 적응) |
| AV는 조화시킵니다 | BNC |
| 케이스 소재 | 방수된 알루미늄 합금 |
| 내장된 배터리 | 2300mA, 3Hrs |
| 작업 환경 | -30~70' |
| 거리 | 1-3km 비가시선 ; 공대지로부터의 100 킬로미터 LOS |
| 사이즈 | 180*100*60mm |
| 중량 | 1444g (정미중량) |
수신기 매개변수 :
| 프켕니 / AV | (주문 제작된) 300~900MHz (조정할 수 있는 ),1.2G / 2.4G / 5.8GHz |
| 프켕니 / 자료 | 200-270MHz(adjustable) |
| 변조 | COFDM 2K QPSK |
| 수신 감도 | -105dBm |
| 전압 | DC12-14V |
| 배열 | (선택적인) QPSK,16QAM,64QAM |
| RF 레벨 입력 | -92dBm~-20dBm / -105dBm~-20dBm |
| RF 임피던스 | 50Ω |
| 캐리어 | 2K,8K |
| FEC | (선택적인) 1/2,2/3,3/4,5/6, 7/8 |
| 보호 구간 | (선택적인) 1/32,1/16,1/8,1/4 |
| 대역폭 | 2/2.5/4/8M(adjustable) |
| 비디오 디코딩 | ISO/IEC13818-2 MPEG-2MP@ML |
| AV는 출력했습니다 | 2개 오디오 output+2Video 입력 |
| 음향 출력 방식 | 아날로그 스테레스테레오는 300/200 mV를 불균형하게 했습니다 |
| 영상 해상도 | 1080P ; 720P |
| 영상 포맷 | PAL / NTSC (자동 적응) |
| 음향 출력 | 아날로그 스테레오 좌우 채널 |
| 종횡비 | 4:3, 16:9 |
| 암호화 | AES 128 비트 / 알텍 기초적이 혼화 |
| 캐리어 | 2K,8K |
| 비디오 압축 | (선택적인) MPEG-2 4:2:0 /MPEG-4 |
| 결의안 | 720×576(PAL), 720×480(NTSC) |
| RS232/RS485 제어 인터페이스 | 표준 RS232/RS485 level,9600,8,N,1 |
| RS232/RS485 데이터 인터페이스 | 기준 RS232/RS485 수준, 지지 1200~115200 |
| RF 인터페이스 | N(type) |
| AV는 조화시킵니다 | BNC |
| 오퍼레이팅템퍼어처 | -25C~55C |
| 저장 온도 | -40C~70C |
| 사이즈 | 430*310*65mm (1U 샤시) |
| 중량 | 1.5 킬로그램 |
|
패키징 세부 사항 |
|
|
부속물 |
(주문 제작된) 2*antennas ; RF 케이블과 말 탄 장비. |
|
방식 |
페이퍼 통 |
|
사이즈 |
미결입니다 |
