제품 상세 정보:
|
| 이름: | 고전력 RF 전력 증폭기 | 주파수: | 300MHz |
|---|---|---|---|
| RF 출력 전원: | 20w | 작업 전압: | 28VDC±1V |
| 차원: | 210*92*25mm | 사용 전류: | 6A |
| 하이 라이트: | 300MHz RF 선형 전력 증폭기,59dB RF 선형 전력 증폭기,CE RF 전력 증폭기 |
||

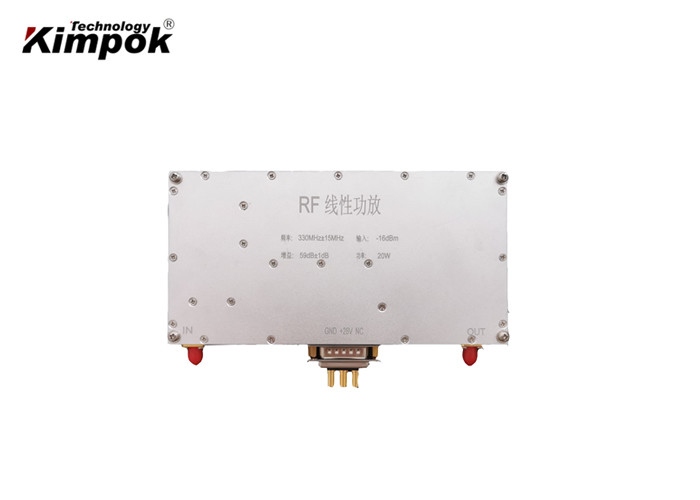

59dB 28V 대항 간섭과 300MHz 20W RF 선형 전력 증폭기
고전력 RF 선 PN 특징 :
주요 상술 :
| 아니오. | 항목 | 요구조건 | |
| 1 | 주파수 범위 | 330 마하즈 ± 15 마하즈 또는 주문 제작됩니다 | |
| 2 | 신호 출처 | 광대역 고속 잡음원 | |
| 3 | 맥스 입을 삐죽거리기 | 60dBm±1dB (동일 온도에 있는 주파수 위에서) | |
| 60dBm±1dB (동일 주파수로 온도 위에서) | |||
| 4 | 입을 삐죽거리기는 조정됩니다 |
입출력 Option1 (이행하지 않으세요) |
만약 액터널-포우트가 모든 60 초에 타겟-포우트와 동일하지 않으면, 액터널-포우트가 타겟-포우트와 동일할 때까지, ATT 가치가 0-31dB의 더 레인지에서 1dB 단계에 의해 증가되거나 감소될 필요가 있습니다. |
| 입출력 Option2 |
YONLIT M&C에 의한 43dBm 입을 삐죽거리기는 M&C 없이 37dBm에 대한 것일 것입니다 |
||
| 5 | RF 공항 전압 정재파비 | ≤1.5 | |
| 6 | 작업 전압 | 28VDC±1V | |
| 7 | 사용 전류 | <5> | |
| 8 | 알에프 커넥터 | SMA 여성, 50 오옴 | |
| 9 | 차원 | 310*92*25mm (독점적 연결기) | |
| 10 | 전력 공급기 포트 | 당기기 핵심 축전기 | |
| 11 | 작동 온도 | -25~+65C | |
| 12 | 보호 | 75C, 오토-리스타트 50C 이하 보다 더 중단 | |
| 중단은 역으로 돌려질 때 15W, 약 30대 뒤에 있는 오토-리스타트를 더 강화하세요 | |||
입출력 Option1 (채무 불이행) : 평행한 DB15Female
| DB15Femal | 기술 | IN /는 나타납니다 |
| PIN1 | 1dB는 (공기에 걸려 있거나 5V를 추가합니다 : 어떤 ATT ; 의거하는 것 : 실행 ATT) | 에 |
| PIN2 | 2dB는 (공기에 걸려 있거나 5V를 추가합니다 : 어떤 ATT ; 의거하는 것 : 실행 ATT) | 에 |
| PIN3 | 4dB는 (공기에 걸려 있거나 5V를 추가합니다 : 어떤 ATT ; 의거하는 것 : 실행 ATT) | 에 |
| PIN4 | 8dB는 (공기에 걸려 있거나 5V를 추가합니다 : 어떤 ATT ; 의거하는 것 : 실행 ATT) | 에 |
| PIN5 | 16dB는 (공기에 걸려 있거나 5V를 추가합니다 : 어떤 ATT ; 의거하는 것 : 실행 ATT) | 에 |
| PIN7 | Pr (거꾸로 된 RF 전력, 0.05V/dB, 10dB 범위, 2-2.3V@40dBm) | 아웃 |
| PIN10 | Pf (포워드 RF 전력, 0.05V/dB, 20dB 범위, 2-2.3V@47dBm) | 아웃 |
| PIN11 | EN (5V : 떨어져서 PA ; 공기 또는 토대에 걸려 있으세요 : PA 계속) | 에 |
| PIN12 | TA (과열 경보, 알람 : 정상적인 5V : 0V) | 아웃 |
| PIN13 | (전압 정재파비 알람, 알람을 VA : 정상적인 5V : 0V) | 아웃 |
| PIN14 | Tc (온도 :0.01V/1C,0.75V @25 C ) | 아웃 |
| PIN15 | 국민 총수요 | 국민 총수요 |
입출력 선택 2 : YONLIT M&C를 위해 여성인 DB9
| DB9Female | 기술 | IN /는 나타납니다 |
| PIN1 | PA ON 지표 4.9V | 아웃 |
| PIN3 | 외부 ALC 지배, 입력 범위0-5V) | 에 |
| PIN4 | 전원 공급기 5V | 아웃 |
| PIN5 | Pf (앞으로 RF 전력, 맥스 :0-5V, 20dB는 울렸습니다) | 아웃 |
| PIN6 | EN (5V : 떨어져서 PA ; 공기 또는 토대에 걸려 있으세요 : PA 계속) | 에 |
| PIN7 | TA (과열 경보, 알람 : 정상적인 5V : 0V) | 아웃 |
| PIN8 | (전압 정재파비 알람, 알람을 VA : 정상적인 5V : 0V) | 아웃 |
| PIN9 | 국민 총수요 | 국민 총수요 |
FAQ :
Q1 : 나는 당신으로부터 무엇을 구입할 수 있습니까?
COFDM 디지털 AV 송신기, IP 메쉬 라디오, 아날로그 비디오 송신기, 무선 데이터 송/수신부와 송신기 수신기 OEM 본기판.
Q2 : 무엇 때문어 내가 당신을 선택하여야 합니까?
우리의 핵심 R&D 팀은 통신 공학에서 주요한 중국에서 1등급 대학에서 발생합니다. 무선 통신이 미래에 직업 시장에서 발달하는 것을 계속할 것이라고 우리는 믿습니다.
Q3 : 당신은 최소 명령량을 가지고 있습니까?
어떤 MOQ 제한, 1대 pc도 받아들일 수 없습니다.
Q4 : 나는 어떤 종류의 제품 서비스를 가지고 있을 수 있습니까?
OEM과 ODM 서비스.
Q5 : 제품 보증서가 무엇입니까?
우리는 2년 보증과 일생 유지를 제공합니다.
Q6 : 평균 안내 시간이 무엇입니까?
5-7 정규적 모델을 위한 일과 주문 제작된 모델을 위한 20-30 일로 일합니다.
Q7 : 당신이 어떤 종류의 결제 방법을 받아들입니까?
우리는 은행 이체, 웨스턴 유니온, 페이팔 또는 현금 결제를 받아들입니다.
Q8 : 적절한 문서를 공급하시겠습니까?
예, 우리는 분석 증명서 / 적합성을 포함하여 대부분의 문서화를 제공할 수 있습니다 ; 생산국과 요구한 다른 수출 서류.
