제품 상세 정보:
|
| 이름: | 선형 전력 증폭기 | 빈도: | 500-2400MHz |
|---|---|---|---|
| RF 출력 전력: | 50dBm | 작동 전압: | 28VDC±1V |
| 치수: | 175*136*25mm | 무게: | 2kg |
| 하이 라이트: | 500Mhz 고전력 RF 증폭기,2400Mhz 고전력 RF 증폭기,28VDC RF 증폭기 고전력 |
||

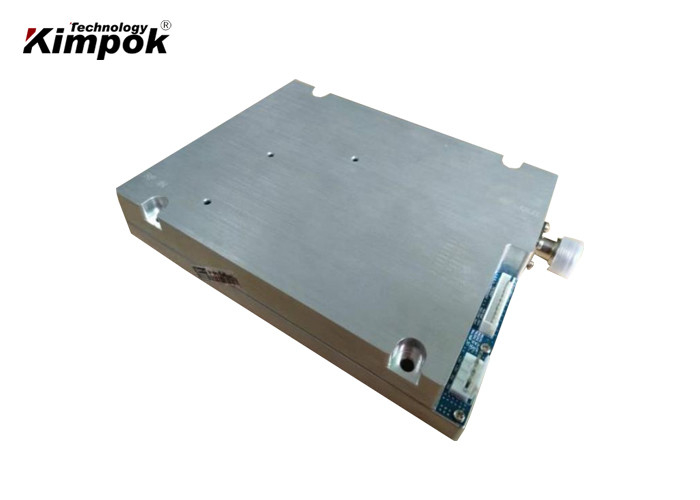

500Mhz - 2400MHz 고성능 RF 전력 증폭기 소형 LAN 28V DC
특징:
아니. 안건 요구 사항
| 주파수 범위 | 500-2400MHz |
| 얻다 | ≥50dB |
| 작은 신호 이득 평탄도 | ≤4dB |
| 전력 이득 평탄도 | ≤1.5dB |
| 최대 출력 전력 | ≥50dBm |
| 입력 전원 | 5-10dBm |
| 배음 | 삼 rd 고조파 ≥12dBc, 2nd 고조파≥15dBc |
| 스퓨리어스 | >60dBc |
| 노이즈 피겨 | 10dB |
| 입력/출력 VSWR | ≤2 |
| 작동 전압 | 28VDC |
| 대기 전류 | <1.2A 일반 |
| 작동 전류 | <11A(최대:15A) |
| 스위치 시간 | <2uS 일반.(최대 5uS.) |
| 능률 | ≥25% ＠CW |
| RF 입력 포트 | SMA-암 |
| RF 출력 포트 | N-여성 |
| 입출력 임피던스 | 50옴 |
| 전원 공급 장치 인터페이스 | 풀 코어 커패시터 |
| 작동 온도 | -20℃~+70℃ |
| 보관 온도 | -30℃~+70℃ |
| 크기 | 175*136*25mm |
| 무게 | 약 2kg |
| 보호 | 문제 해결 후 PA를 다시 시작하기 위해 PIN7에 5V 펄스
종료: High-VSWR 이상, 문제 해결 후 PA를 다시 시작하기 위해 PIN7에 5V 펄스 |
| DB10 |
PIN7: 재설정: VSWR 종료 후 5V 펄스가 PA를 다시 시작합니다. PIN5: TEMP: 경보 과열(+3V) 및 PA 셧다운 PIN2: V-: 역방향 RF 전원 표시기 PIN8-PIN10: GND: 접지23 DB10 PIN1:PTT: (공중 또는 접지: PA ON, +5V:PA OFF) PIN6: SWR: 알람 과대-VSWR(+3V) 및 PA 셧다운 PIN4: Vt: PA 온도 표시기(Vt=0.5V+TC×10mV/℃) PIN3: V+: 순방향 전원 표시기(최대: 4V) |
